CD-ROM Drive Head 구성

요즘 나오는 CD롬 드라이브에 들어간 레이저 렌즈는 대부분 플라스틱으로 만든다. CD롬 드라이브의 생명이라고 불리는 레이저는 매우 예리하고 정확해야 하기 때문에 광학 특성이 좋은 유리를 렌즈로 쓰는 것이 좋다. 하지만 유리를 깎아서 렌즈를 만들면 돈이 많이 든다. 이를 대신해서 나온 것이 플라스틱 렌즈다.

플라스틱 렌즈는 한번에 많이 만들 수 있고, 값이 싸다. 또한 요즘에는 기술이 좋아져서 플라스틱으로도 레이저의 정확성을 크게 높일 수 있다

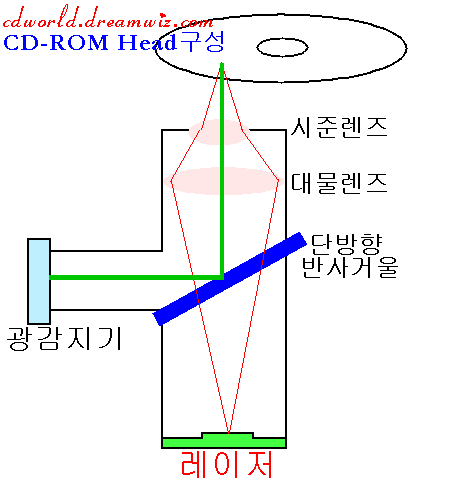

CD-ROM Drive Head 구성

CD-ROM Drive Head 구성은 소량의 전기를 소모하는 '갈륨 아세나이드 레이저'와 '광가미지기(Photodiode)'로 이루어진다. 레이저는 단방향 반사 거울을 통과해서 레이저 빔의 디스크의 표면으로 비춘다. 랜드는 레이저로부터 오는 반사해주며, 피트는 그것을 다시 분산시킨다. 단방향 반사 거울은 랜드로부터 되돌아오는 빛을 다시 광감지기로 보내진다

디스크는 아래쪽으로부터 투명 플라스틱, 알루미늄 증착막, 플라스틱 보호막 등 3층으로 구성되어 있다. 투명 플라스틱은 '폴리탄산 에스테르 기판'이며 그 위에 랜드아 피트의 모임인 알루미늄 증착막이, 그리고 그 위에 보호용 라커가 코팅되어 있다. CD-ROM Drive의 큰 단점은 먼지가 광학헤더상의 렌즈에 쌓이는 것이다. 렌즈가 먼지에 노출되면 레잊나 광감지기의 효율이 떨어져 성능을 저하시키고 심한 경우 렌즈의 사용이 불가능할 수도 있다.

출처 : 멀티미디어 이론과 활용, 유영동 著, 尙潮社, 1999
